Mesin Pembuat Pipa Ekstrusi Radial Vertikal – Panduan Seleksi & Proses Praktis

1. Ikhtisar & Posisi Aplikasi

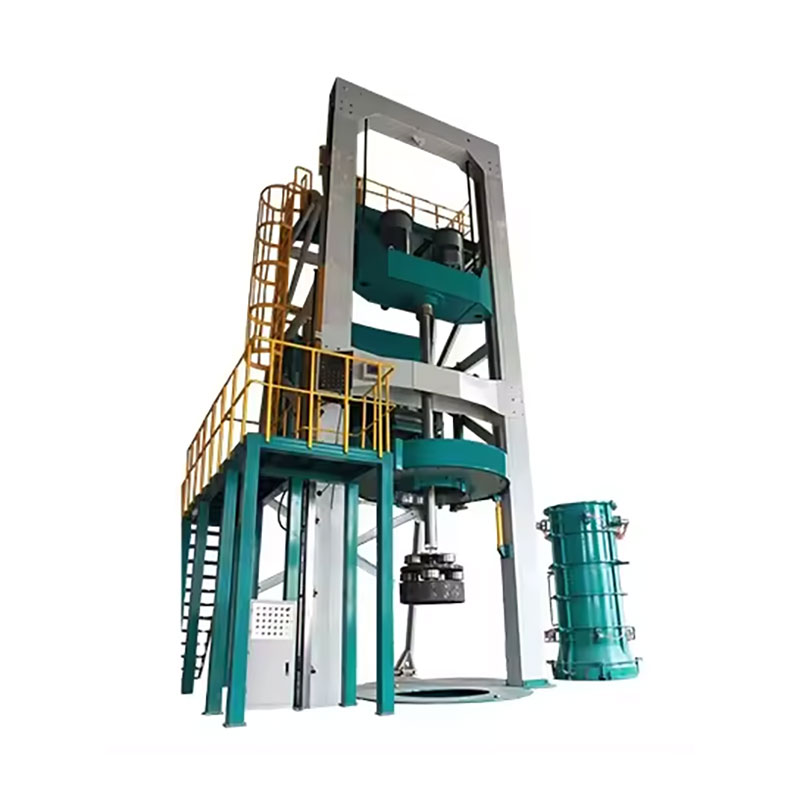

Itumesin pembuat pipa ekstrusi radial vertikalsaat ini merupakan peralatan utama untuk memproduksi pipa drainase beton bertulang berdiameter kecil hingga menengah. Prinsip operasi intinya adalah: menggunakan beton kering-keras, kepala ekstrusi berputar dan naik ke dalam cetakan pipa, memadatkan material secara radial untuk mencapai proses pembongkaran dan pengawetan vertikal secara instan.

Dibandingkan dengan proses sentrifugal atau getaran inti tradisional, keuntungan utama metode ini adalah:

• Siklus pembentukan yang singkat (2–4 menit per pipa)

• Otomatisasi tingkat tinggi

• Permintaan tenaga kerja rendah

• Nol pembuangan limbah

Hal ini membuatnya sangat cocok untuk produksi pipa drainase dalam jumlah besar dalam kisaran DN300 hingga DN1500 mm.

2. Model Mesin Utama & Spesifikasi Utama

Saat memilih mesin, parameter utama berikut harus diprioritaskan:

2.1 Kisaran Ukuran Produksi

Model yang berbeda mencakup rentang diameter yang berbeda. Misalnya:

Model kecil (misalnya seri HF): cakupan φ200–φ800 mm, total daya terpasang ~11,75 kW, waktu siklus 5–10 menit, keluaran 30–100 pipa per shift.

Model sedang (misalnya, seri JX800-1650): cakupan 800–1650 mm, total daya terpasang ~143,5 kW, kecepatan head ekstrusi 30–180 putaran/menit, laju produksi 30–120 pipa/jam.

2.2 Sistem Penggerak & Kontrol

Mesin yang lebih besar biasanya mengadopsi kontrol elektromekanis-hidraulik terintegrasi:

Spindel utama menggunakan DC atau pengaturan kecepatan frekuensi variabel, biasanya 0–150 putaran/menit
Pergerakan vertikal dikontrol secara hidraulik, dengan kecepatan pengangkatan kerja 10–20 mm/s, dilengkapi dengan pelacakan encoder untuk kenaikan yang seragam
Semua data operasional dimasukkan ke dalam PLC dan dikontrol melalui layar sentuh HMI (antarmuka manusia-mesin)

2.3 Persyaratan Instalasi & Lingkungan

3. Faktor Keputusan Utama dalam Pemilihan Peralatan

3.1 Konfigurasi Cetakan & Kepala Ekstrusi

Salah satu keuntungan signifikan dari proses ekstrusi radial vertikal adalah jejak cetakan yang kecil – hanya diperlukan satu kepala ekstrusi dan dua set cetakan per ukuran pipa, sehingga sangat mengurangi investasi cetakan awal.

Namun, desain dan pemeliharaan kepala ekstrusi secara langsung menentukan kualitas produk. Kepala ekstrusi domestik dan impor berbeda dalam struktur mekanis, kinerja pembentukan pipa, dan kemudahan pemasangan dan penyesuaian. Saat memilih, pengguna harus mengevaluasi berdasarkan:

• Persyaratan tipe sambungan

• Target tingkat kekuatan beton

• Spesifikasi permukaan akhir

3.2 Peralatan Pendukung yang Dibutuhkan

Mesin utama saja tidak membentuk lini produksi yang lengkap. Peralatan bantu berikut ini penting:

Mesin las sangkar otomatis (untuk fabrikasi sangkar rebar)
Pabrik batching / mixer beton
Ketel uap (jika pengawetan uap digunakan)
Forklift atau peralatan penanganan material lainnya

Beberapa pemasok menawarkan solusi turnkey terintegrasi yang mencakup semua peralatan pendukung.

3.3 Cacat Mutu Umum & Titik Kendali Proses

Dalam produksi dalam negeri saat ini, cacat umum meliputi:

Ketebalan dinding tidak rata
Bekas lecet/sobek pada permukaan bagian dalam
Pemadatan yang tidak memadai pada ujung bel (soket).
Hal ini sering kali disebabkan oleh:
Desain struktur kepala ekstrusi
Ketidaksesuaian antara kecepatan angkat dan kecepatan putaran
Desain campuran beton yang tidak tepat (kadar air, gradasi, kadar semen)

Oleh karena itu, saat memilih pemasok, perhatian khusus harus diberikan pada rekam jejak teknis mereka dalam desain kepala ekstrusi dan optimalisasi parameter proses.

4. Tren Industri & Perkembangan Masa Depan

Industri ini bergerak dalam tiga arah yang jelas:

1. Efisiensi produksi lebih tinggi – waktu siklus lebih cepat dan output per shift lebih tinggi

2. Otomatisasi penuh – mengurangi intervensi manual melalui kontrol loop tertutup berbasis PLC

3. Fleksibilitas multi-ukuran – kemampuan pergantian cetakan yang cepat untuk menghasilkan diameter berbeda pada satu mesin

Pada saat yang sama, efisiensi energi dan kelestarian lingkungan menjadi semakin penting. Beberapa peralatan generasi berikutnya kini mengintegrasikan prinsip ekstrusi radial dan getaran inti, sehingga menawarkan kepadatan pemadatan yang lebih baik dan tingkat impermeabilitas yang lebih tinggi tanpa mengorbankan kecepatan produksi.
